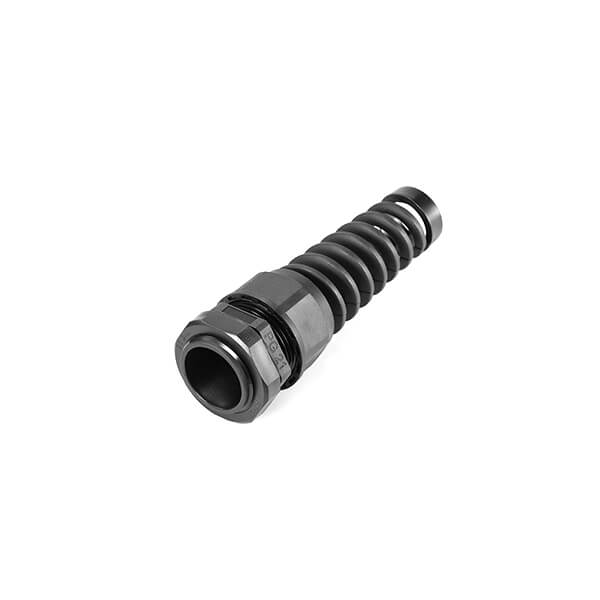

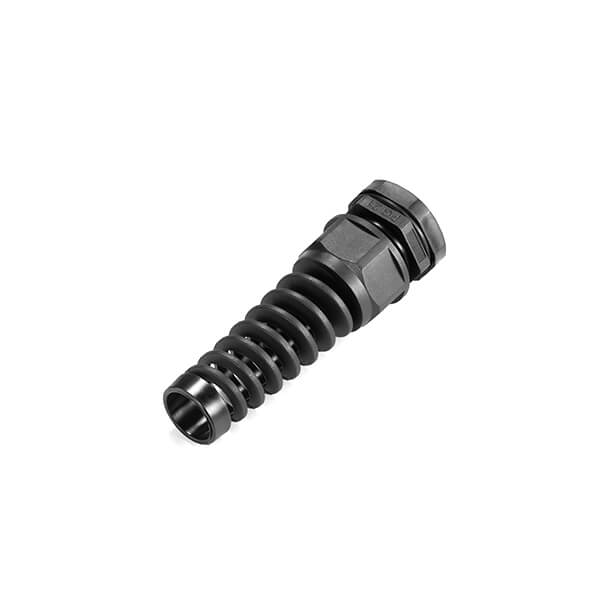

耐扭尼龙接头

样本下载

技术参数

螺牙规格: 公制牙（Metric），PG牙，G(PF)牙。(螺牙可定制）
防水等级: IP68-10
工作温度: 静态-40℃至100℃，或瞬间可耐热至120℃。动态-20℃至80℃，或瞬间可耐热至100℃.

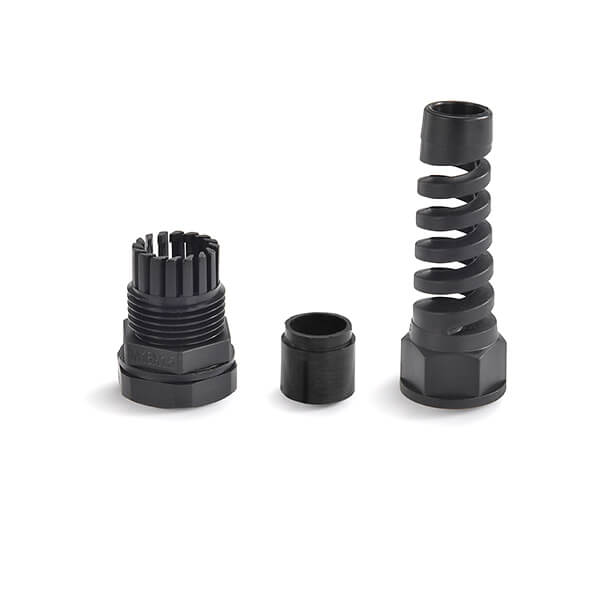

产品特性: 本产品采用螺旋式抗扭结构，主要用于手控或移动设备中，防止出线口过度扭曲，大大降低了操作危险。设计的夹紧圈与夹紧爪，迫紧螺帽带松紧扣，拧紧时会发出“咔嗒”声并防止其倒开，能牢牢地固定电缆，扩大夹紧电缆范围。
产品材质: A、C、E、F部分采用UL认可之尼龙PA66制成防火等级UL94V-2），可定制UL认可防火94V-0尼龙PA66材料。B、D部分采用三元乙丙（EPDM）耐候橡胶制成，可定制耐寒耐高温、耐化学等橡胶。
颜色: 黑色，灰色，其他颜色可定制。

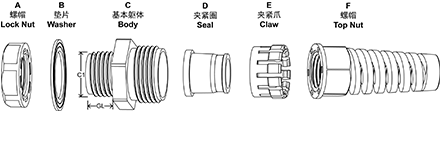

分解图

技术参数

耐扭式尼龙电缆接头（A型分体）
公制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
*M121.5**	M12A-P-5	2-5	12	8.5	18/19	50
*M121.5**	M12A-P-7	4-7	12	8.5	18/19	50
*M161.5**	M16AS-P-8	4-8	16	10	22/19	50
	M16ASL-P-8	4-8	16	15	22/19	50
	M16A-P-7	4-7	16	10	22/22	50
	M16A-P-10	6-10	16	10	22/22	50
	M16AL-P-7	4-7	16	15	22/22	50
	M16AL-P-10	6-10	16	15	22/22	50
*M201.5**	M20AS-P-9	5-9	20	10	27/24	50
	M20AS-P-12	6-12.5	20	10	27/24	50
	M20A-P-11	5-11	20	11	27/27	50
	M20A-P-13.5	8-13.5	20	11	27/27	50
	M20AL-P-11	5-11	20	15	27/27	50
	M20AL-P-13.5	8-13.5	20	15	27/27	50
*M221.5**	M22AL-P-11	7-11	22	10	29/27	50
*M221.5**	M22AL-P-14	9-14	22	10	29/27	50
*M251.5**	M25A-P-16	10-16	25	11.6	33/33	50
	M25A-P-18	13-18	25	11.6	33/33	50
	M25AL-P-16	10-16	25	15	33/33	50
	M25AL-P-18	13-18	25	15	33/33	50
德制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
PG7	PG7A-P-6	3-6	12.5	8	17/19	50
PG7	PG7A-P-8	4-7	12.5	8	17/19	50
PG9	PG9A-P-5.5	3-5.5	15.2	8.2	22/19	50
PG9	PG9A-P-7.5	4-7.5	16.2	8.2	22/19	50
PG11	PG11A-P-7	3-7	18.6	10	24/22	50
PG11	PG11A-P-10	6-10	18.6	10	24/22	50
PG13.5	PG13.5A-P-9	5-9	20.4	10	27/24	50
PG13.5	PG13.5A-P-12.5	6-12.5	20.4	10	27/24	50
PG16	PG16A-P-11	5-11	22.5	10.8	30/27	50
PG16	PG16A-P-14	8-14	22.5	10.8	30/27	50
PG21	PG21A-P-15.5	10-15.5	28.3	12	36/33	50
PG21	PG21A-P-17.5	13-18	28.3	12	36/33	50
英制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
G(PF)1/4"	G1/4A-P-5	3-5.5	13.157	8.5	19/19	50
G(PF)1/4"	G1/4A-P-8	4-8	13.157	8.5	19/19	50
G(PF)3/8"	G3/8A-P-7	3-7	16.7	10	22/22	50
G(PF)3/8"	G3/8A-P-10	6-10	16.7	10	22/22	50
G(PF)1/2"	G1/2A-P-9	4-9	20.5	10	27/24	50
G(PF)1/2"	G1/2A-P-12.5	6-12.5	20.5	10	27/24	50
G(PF)3/4"	G3/4A-P-16	10-16	26.4	12	36/33	50
G(PF)3/4"	G3/4A-P-18	13-18	26.4	12	36/33	50

90°耐扭式尼龙电缆防水接头
公制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
*M161.5**	M16A-P-7	4-7	16	10	22/22	50
*M161.5**	M16A-P-10	6-10	16	10	22/22	50
*M201.5**	M20A-P-11	5-11	20	15	27/27	50
*M201.5**	M20A-P-13.5	8-13.5	20	15	27/27	50
*M251.5**	M25A-P-16	10-16	25	15	33/33	20
*M251.5**	M25A-P-18	13-18	25	15	33/33	20

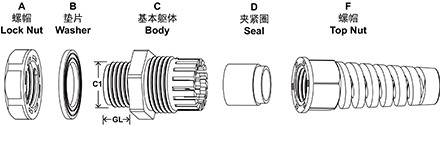

分解图

技术参数

耐扭式尼龙电缆接头（B型分体）
公制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
*M121.5**	M12S-P-6	3-6	12	8.5	18/15	50
	M12SL-P-6	3-6	12	15	18/15	50
	M12-P-5	2-5	12	8.5	18/19	50
	M12-P-7	4-7	12	8.5	18/19	50
	M12L-P-5	2-5	12	15	18/19	50
	M12L-P-7	4-7	12	15	18/19	50
*M161.5**	M16S-P-8	4-8	16	10	22/19	50
	M12SL-P-8	4-8	16	15	22/19	50
	M16-P-7	4-7	16	10	22/22	50
	M16-P-1	6-10	16	10	22/22	50
	M16L-P-7	4-7	16	15	22/22	50
	M16L-P-10	6-10	16	15	22/22	50
*M181.5**	M18-P-7	4-7	18	10	24/22	50
	M18-P-10	6-10	18	10	24/22	50
	M18L-P-7	4-7	18	15	24/22	50
	M18L-P-10	6-10	18	15	24/22	50
*M201.5**	M20S-P-9	5-9	20	10	27/24	50
	M20S-P-12	6-12.5	20	10	27/24	50
	M20SL-P-9	5-9	20	15	27/24	50
	M20SL-P-12	6-12.5	20	15	27/24	50
	M20-P-11	5-11	20	11	27/27	50
	M20-P-13.5	8-13.5	20	11	27/27	50
	M20L-P-11	5-11	20	15	27/27	50
	M20L-P-13.5	8-13.5	20	15	27/27	50
*M251.5**	M25S-P-11.5	5-11	25	11.6	33/27	50
	M25S-P-13.5	8-13.5	25	11.6	33/27	50
	M25-P-16	10-16	25	11.6	33/33	50
	M25-P-18	13-18	25	11.6	33/33	50
	M25L-P-16	10-16	25	15	33/33	50
	M25L-P-18	13-18	25	15	33/33	50
德制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
PG7	PG7S-P-6	3-6	12.5	8	17/15	50
	PG7-P-5	3-5.5	12.5	8	17/19	50
	PG7-P-7	4-7	12.5	8	17/19	50
PG9	PG9-P-5.5	3-5.5	15.2	8.2	22/19	50
PG9	PG9-P-7.5	4-7.5	16.2	8.2	22/19	50
PG11	PG11-P-7	3-7	18.6	10	24/22	50
	PG11-P-10	6-10	18.6	10	24/22	50
	PG11L-P-7	3-7	18.6	15	24/22	50
	PG11L-P-10	6-10	18.6	15	24/22	50
PG13.5	PG13.5-P-9	5-9	20.4	10	27/24	50
PG13.5	PG13.5-P-12.5	6-12.5	20.4	10	27/24	50
PG16	PG16-P-11	5-11	22.5	10.8	30/27	50
PG16	PG16-P-14	8-14	22.5	10.8	30/27	50
PG19	PG19-P-11	5-11	24	10.8	30/27	50
PG19	PG19-P-14	8-14	24	10.8	30/27	50
PG21	PG21A-P-13	7-13	28.3	12	36/33	50
PG21	PG21A-P-17.5	13-18	28.3	12	36/33	50
英制牙 / 美制牙
螺牙规格	规格	电缆范围	螺纹外径	螺纹长度	扳手径	包装
G(PF)3/8"	G3/8-P-7	3-7	16.7	10	22/22	50
G(PF)3/8"	G3/8-P-10	6-10	16.7	10	22/22	50
G(PF)3/4"	G3/4-P-13	7-13	26.4	12	33/27	50
G(PF)3/4"	G3/4-P-18	13-18	26.4	12	33/27	50
NPT1/2"	NPT1/2-P-9	5-9	24	10	24	50
NPT1/2"	NPT1/2-P-13	7-13	24	10	24	50
NPT3/4"	NPT3/4-P-16	8-16	26.5	15	33	50
NPT3/4"	NPT3/4-P-18	13-18	26.5	15	33	50

比较： A (分体) & B （连体）

1.常规环境下的安装时间：A型：10-15秒；B型 5-10秒
2.防护等级：IP68-10
3.A:防水等级100分，抗拉力101分，适用于水深50米拉伸强度的应用。
B:防水等级100分，抗拉力101分，适用于水深超过50米拉伸强度的应用。
4.A(分体)和B(连体)型的安装都十分的方便。A型更多地被应用于需要用到多孔、开口式内芯的电缆接头的工程项目中。

如何正确选择螺牙类型？

1.首先确定安装面板的孔径，并确定其是否属于攻牙孔。
2.对照技术参数表找到匹配的螺牙型号（如：M、PG、NPT、G螺牙）。
3.如果安装面板没有攻牙孔，那么只需要确定孔径即可。
4.加长款螺纹适用于厚的安装面板。

FAQ

1.问：是UL认证的吗？
答:本款产品使用原材料UL(尼龙PA66制成防火等级UL94V-2)。
2.问：使用寿命是多久？
答：常规环境下10年以上。
3.问：交货期多久？
答：常规型号基本有库存，可以随时发货，量大基本3-7个工作日可发货。
4.问：可以定制接头和包装吗？
答：可以。
