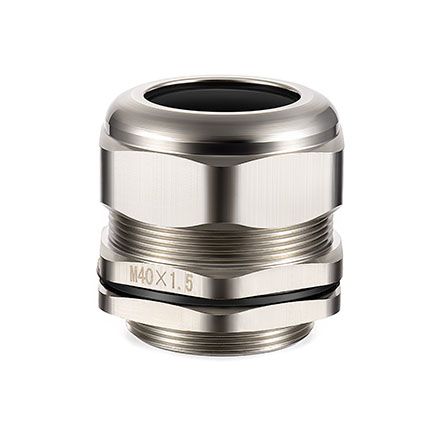

技术参数

螺牙规格

公制牙(Metric),PG牙,G(PF)牙。(螺牙可定制)

防水等级

IP68-10

工作温度

静态-40℃至100℃,或瞬间可耐热至120℃。动态-20℃至80℃,或購间可耐熟至100℃

产品特性

1.设计的夹紧模及橡胶件,夹紧范围宽,抗拉伸能力强,对电缆及器件无损伤,适用于防爆场所,耐机械冲击或常年户外曝露。
2.无需拆卸,可直接插入电缆,然后轻松拧紧,节省时间。
3.其精密的夹封技术使钢丝绳固定具有的抗拉强度强、气密性好,持续下沉能力达到50m。
4.镀镍材料具有抗拉强度强、防水、防尘、耐盐、耐弱酸、耐酒精、耐油、耐油脂、耐一般溶剂等特点。
5.适用于大部分可以快速可靠地固定电缆的应用,如运动控制、过程控制、机器人等。
6.本产品还可与铠装导线配合使用,达到电磁兼容抗电磁波的目的。

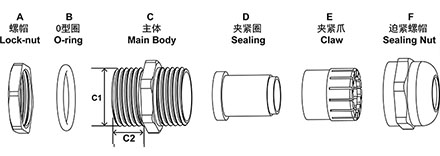

分解图


技术参数

防水黄铜电缆接头(半通型)
公制
螺纹

规格

电缆范围(mm)螺纹外径(mm)

螺纹长度(mm)

扳手径(mm)包装(个/包)
M8*0.5M8-4.53-4.58411/1250
M10*1.0M10-6.53-6.5106.514/1450
M12*1.5M12-6.53-6.5126.514/1450
M12-84-812714/1750
M14*1.5M14-84-814717/1750
M16*1.5M16-84-816818/1850
M16-105-1016818/2050
M18*1.5M18-105-1018820/2050
M20*1.5M20-126-1220822/2250
M22*1.5M22-1410-1422824/2450
M24*1.5M24-1410-1424927/2450
M25*1.5M25-1410-1425927/2450
M25-1612-1625927/2750
M25-1813-1825927/3050
M27*1.5(2)M27-1813-1827930/3050
M28*1.5(2)M28-1813-1828930/3050
M30*1.5(2)M30-1813-1830932/3050
M32*1.5(2)M32-2215-22321035/3550
M33*1.5(2)M33-2215-22331035/3550
M36*1.5(2)M36-2518-25361040/4050
M37*1.5(2)M37-2518-25371040/4050
M40*1.5(2)M40-3022-30401145/4550
M42*1.5(2)M42-3022-30421145/4550
M47*1.5(2)M47-3325-33471150/5050
M48*1.5(2)M48-3325-33481150/5250
M50*1.5(2)M50-3832-38501355/5750
M54*1.5(2)M54-3832-38541355/5750
M60*1.5(2)M60-4437-44601464/6450
M63*1.5(2)M63-4437-44631468/6450
M64*1.5(2)M64-4437-44641468/6450
M72*1.5(2)M72-5242-52721678/7850
M75*1.5(2)M75-5242-52751678/7850
M80*1.5(2)M80-6255-62801888/8850
M88*1.5(2)M88-7065-70881894/9450
M100*1.5(2)M100-8478-8410020110/11050
PG
螺纹规格电缆范围(mm)螺纹外径(mm)螺纹长度(mm)扳手径(mm)包装(个/包)
PG7PG7-6.53-6.512.56.514/1450
PG9PG9-84-815.2717/1750
PG11PG11-105-1018.6820/2050
PG13.5PG13.5-126-1220.4822/2250
PG16PG16-1410-1422.5924/2450
PG19PG19-1410-1425927/2450
PG21PG21-1813-1828.3930/3050
PG25PG25-2215-22321035/3550
PG29PG29-2518-25371140/4050
PG36PG36-3325-33471150/5050
PG42PG42-3832-38541357/5750
PG48PG48-4437-4459.31464/6450
PG63PG63-5242-52721678/7850
NPT
螺纹规格电缆范围(mm)螺纹外径(mm)螺纹长度(mm)扳手径(mm)包装(个/包)
NPT1/4NPT1/43-6.513.6614/1450
NPT3/8NPT3/84-817818/1850
NPT1/2NPT1/26-1221.2822/2250
NPT3/4NPT3/413-1826.5930/3050
NPT1NPT118-2533.21140/4050
NPT1-1/4NPT1-1/425-3341.91350/5050
NPT1-1/2NPT1-1/232-38481457/5750
NPT2NPT237-44601464/6450
NPT2-1/2NPT2-1/242-5272.61577/7750
NPT3NPT365-7088.61594/9450
G
螺纹规格电缆范围(mm)螺纹外径(mm)螺纹长度(mm)扳手径(mm)包装(个/包)
G1/4G1/43-6.513.1614/1450
G3/8G3/84-816.6818/1850
G1/2G1/26-1220.9822/2250
G3/4G3/413-1826.4930/3050
G1G118-2533.21040/4050
G1-1/4G1-1/425-3341.91350/5050
G1-1/2G1-1/232-3847.81457/5750
G2G237-4459.61464/6450
G2-1/2G2-1/242-5275.11577/7750
G3G365-7087.81594/9450

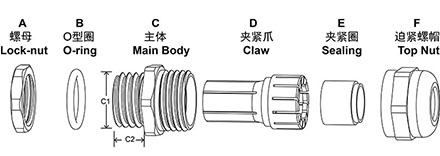

分解图


技术参数

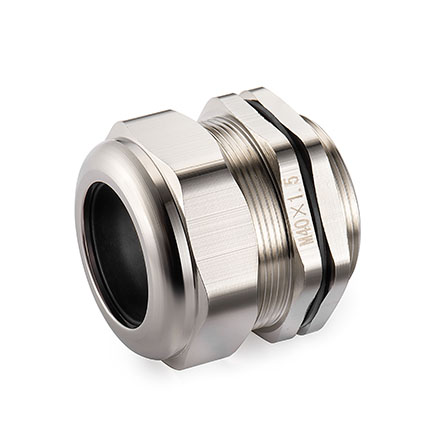

防水黄铜电缆接头(直通型)
公制
螺纹规格电缆范围(mm)螺纹外径(mm)螺纹长度(mm)扳手径(mm)包装(pcs/baq)
M8*0.5M8-4.53-4.58411/1250
M10*1.0M10-6.53-6.5106.514/1450
M12*1.5M12-6.53-6.5126.514/1450
M12-84-812714/1750
M14*1.5M14-84-814717/1750
M16*1.5M16-84-816818/1850
M16-105-1016818/2050
M18*1.5M18-105-1018820/2050
M20*1.5M20-126-1220822/2250
M22*1.5M22-1410-1422824/2450
M24*1.5M24-1410-1424927/2450
M25*1.5M25-1410-1425927/2450
M25-1612-1625927/2750
M25-1813-1825927/3050
M27*1.5(2)M27-1813-1827930/3050
M28*1.5(2)M28-1813-1828930/3050
M30*1.5(2)M30-1813-1830932/3050
M32*1.5(2)M32-2215-22321035/3550
M33*1.5(2)M33-2215-22331035/3550
M36*1.5(2)M36-2518-25361040/4050
M37*1.5(2)M37-2518-25371040/4050
M40*1.5(2)M40-3022-30401145/4550
M42*1.5(2)M42-3022-30421145/4550
M47*1.5(2)M47-3325-33471150/5050
M48*1.5(2)M48-3325-33481150/5250
M50*1.5(2)M50-3832-38501355/5750
M54*1.5(2)M54-3832-38541355/5750
M60*1.5(2)M60-4437-44601464/6450
M63*1.5(2)M63-4437-44631468/6450
M64*1.5(2)M64-4437-44641468/6450
M72*1.5(2)M72-5242-52721678/7850
M75*1.5(2)M75-5242-52751678/7850
M80*1.5(2)M80-6255-62801888/8850
M88*1.5(2)M88-7065-70881894/9450
M100*1.5(2)M100-8478-8410020110/11050
PG
螺纹规格电缆范围(mm)螺纹外径(mm)螺纹长度(mm)扳手径(mm)包装(pcs/baq)
PG7PG7-6.53-6.512.56.514/1450
PG9PG9-84-815.2717/1750
PG11PG11-105-1018.6820/2050
PG13.5PG13.5-126-1220.4822/2250
PG16PG16-1410-1422.5924/2450
PG19PG19-1410-1425927/2450
PG21PG21-1813-1828.3930/3050
PG25PG25-2215-22321035/3550
PG29PG29-2518-25371140/4050
PG36PG36-3325-33471150/5050
PG42PG42-3832-38541357/5750
PG48PG48-4437-4459.31464/6450
PG63PG63-5242-52721678/7850
 对比:半通型和直通型电缆防水接头

1. 安装时间:半通型:10-15秒;直通型:5-10秒。
2.防护等级:IP68-10
3.直通型和半通型都比较容易安装。半通型是基于直通型的改良版,更方便安装和拆卸。



如何正确选择螺牙类型?

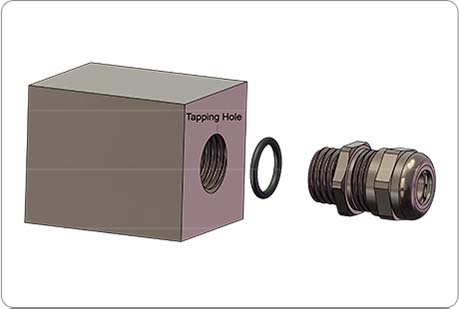

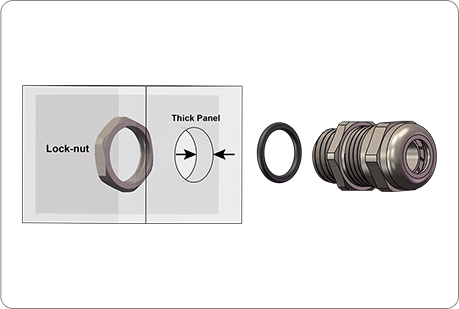

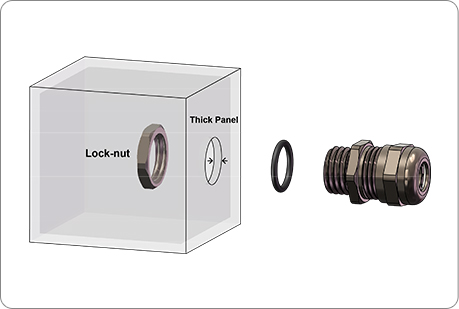

1.首先确定安装面板的孔径,并确定其是否属于攻牙孔。


2.对照技术参数表找到匹配的螺牙型号(如:M、PG、NPT、G螺牙)。


3.如果安装面板没有攻牙孔,那么只需要确定孔径即可。

常见问题

1.问:螺纹长度可以定定制吗?

答:可以。金属制品的外形和螺牙长度都可以定制,并无需开模(特殊形状除外),仅需提供3D和CAD图纸即可。

2.问:用于信号灯领域是否会影响磁场?

答:此款金属接头可搭配可与铠装导线配合使用,仅需在主体中间位置加置防磁波片即可达到电磁兼容抗电磁波的目的。

3.问:交期需要多久?

答:常规型号可在3-7个工作日内发货。定制型号根据订单数量而定。
