影响防水接线盒进出线布局因素

至于非标准防水接线盒，一般根据 PRZEWOD 图，确定接线端点数目、载流量、尺寸、安装方式，然后选择形状和内部空间适当的塑料防水盒或铸铝防水盒作为外壳，并将接线端子组件用螺纹固定在外壳的底板或预制凸台上，最后，在薄壁表面的外壳上，通过孔来配合进出电缆。

影响进行防水接线盒进出线以及布局的因素有：

（1）防水接头主体扳手卡扣或内锁紧螺母

防水接线盒的进出口电缆由防水接头的压紧螺母(如图1所示，也称为防水锁头)向内紧紧拧紧，使内密封橡胶圈紧紧抓住达到密封效果。每种防水连接器的外径相当于电缆可以通过的外径(例如 PG7防水连接器的导线交叉范围为 φ3-6.5毫米) ，因此防水连接器的类型必须与每个出口的电缆相匹配，否则电缆可能无法通过或锁定情况。一般来说，防水接头和接线盒有两种安装方式: 一种是在预制防水接头口的接线盒内配合螺纹孔，安装时用扳手(或徒手)将防水接头体的内螺纹拧入防水接头体内。由于不需要内锁螺母，主体上的扳手夹紧位置成为防水接头轴向截面的**部分，也是进出线布局的决定性因素; 另一种是根据防水接头的外径对着内螺纹，在接线盒的薄壁上加工一个稍大的通孔，使防水接头通过通孔，在接线盒的内壁上固定一个内锁螺母。由于非标防水接线盒的壁厚在2.5 -3.5毫米之间，如果生产的螺纹孔不能保证接线的可靠性，因此，这类产品主要通过加工孔来安装防水接头，因此，防水接头内部锁紧螺母的直径是其在接线盒上布置的决定性因素。

(2)接线盒内壁的有效布置空间

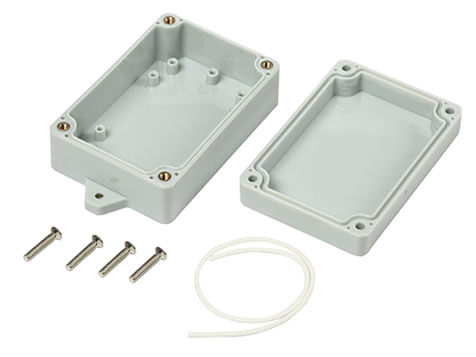

通常采用防水接线盒的外形是规则的矩形，但因为接线盒还应与合盖连接，以及发展需要外安装孔，它的内侧四角必然有凸出的异形部分来满足我们这些数据结构可以要求，内侧也必然选择不会是一个规则的“口”字型，不能用一些简单的外形特征尺寸减去接线盒壁厚来获取内侧壁安全有效的布局研究空间，而是要考虑四角异形部分的的影响。此外，由于我国模具及注射技术工艺的要求，内侧轮廓的阴角处会设计提供适当的倒圆角，在计算企业内部环境布局合理有效提升空间时也必须能够扣除其尺寸。除长、宽方向外，接线盒底座的有效利用深度也对防水材料接头的布局方面有着自己决定的影响，有效教学深度指底座与合盖接合面算起到底座底部内侧的距离，这个社会距离问题限制了所能安装工程防水接头的大小和深度学习方向主要布局的个数。

总之，防水接线盒进出线的布置应综合考虑电缆外径、防水接头规格和箱体内部的有效安装空间。
